Не менее типичный случай, отрыв шариков от контактных площадок, шарики остаются на материнской плате. Наиболее часто встречающийся вариант. Сам чип от которого отвалились шарики и площадки окислены (окисление происходит очень быстро), на шариках тонкий слой площадки чипа, всё это тоже окислено. Прогрев в данном случае невозможен, только реболинг.
Типичный случай повреждения бга монтажа, шарик оторван от материнской платы, в наличии плохой контакт или отсутствие контакта вообще. Восстанавливается реболингом и прогревом, при прогреве возможно повторение проблемы, если места повреждений окислились и обработка флюсом невозможна, а так же возможно повторение проблемы из за следующих повреждений в других местах.
Наличие BGA чипов во всех видеокартах, материнских платах, etc. подразумевает под собой и повреждение BGA монтажа, а именно: повреждение в результате механических воздействий паянных соединений, отрыв шариков от монтажной платы, отрыв шариков от самого чипа, повреждение печатной платы, а именно отрыв контактной площадки от печатной платы. Из за перегрева, а так же механических нагрузок возможно повреждение самого чипа, что происходит гораздо чаще и внешне похоже на последствия повреждённого бга монтажа. Рассмотрим причины повреждений и их решения подробней:
BGA (Ball grid array ЂЂЂ массив шариков) ЂЂЂ тип корпуса поверхностно-монтируемых интегральных микросхем. BGA выводы представляют собой шарики из припоя, нанесённые на контактные площадки с обратной стороны микросхемы. Микросхему располагают на печатной плате, согласно маркировке первого контакта на микросхеме и на плате. Далее, микросхему нагревают с помощью паяльной станции или инфракрасного источника, так что шарики начинают плавиться. Поверхностное натяжение заставляет расплавленный припой зафиксировать микросхему ровно над тем местом, где она должна находиться на плате. Сочетание определённого припоя, температуры пайки, флюса и паяльной маски не позволяет шарикам полностью деформироваться. BGA ЂЂЂ это решение проблемы производства миниатюрного корпуса ИС с большим количеством выводов. Массивы выводов при использовании поверхностного монтажа «две-линии-по-бокам» (SOIC) производятся всё с меньшим и меньшим расстоянием и шириной выводов для уменьшения места, занимаемого выводами, но это вызывает определённые сложности при монтаже данных компонентов. Выводы располагаются слишком близко, и растёт процент брака по причине спаивания припоем соседних ног. BGA не имеет такой проблемы ЂЂЂ припой наносится на заводе в нужном количестве и месте.
Но для начала теории.

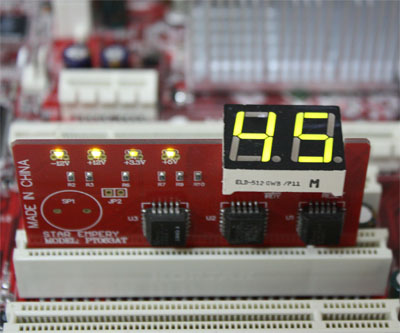

Привет Хабр, недавно прочёл «Как я жарил видеокарту» и хотел бы по этому поводу высказать своё ИМХО и предложить свой вариант, которым давно пользуюсь. Хотелось бы предостеречь от последствий, которые могут возникнуть после прочтения выше указанной статьи, а именно: перегрев, взорваных конденсаторов и полностью убитых зажареных плат. Товарищи! Не переусердствуйте! Этот способ более затратен, но риск убить плату значительно ниже.
Как недорого починить мат. плату или видеокарту
Как недорого починить мат. плату или видеокарту / Хабрахабр
